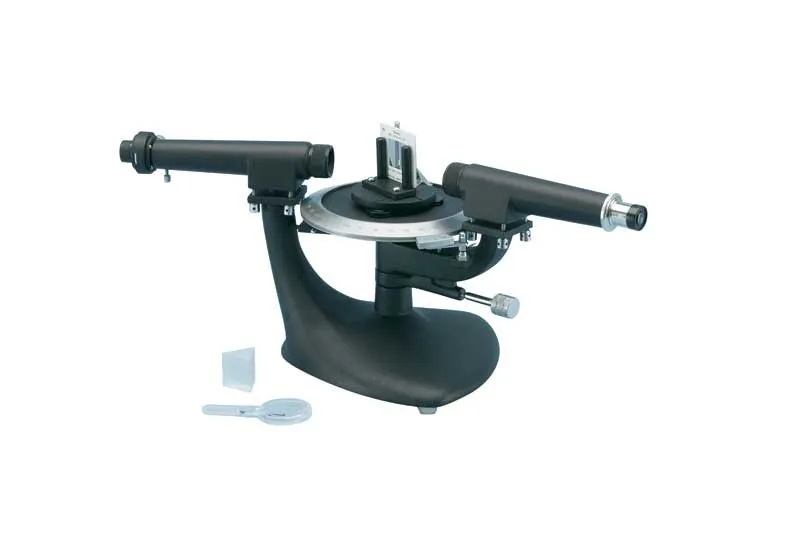

Educaduino Optique et ondes Goniomètre prisme verre + réseau 500

Goniomètre Educaduino Optique et ondes en classe

Nous décrivons chaque ressource par son usage en classe. Ce goniomètre s’utilise en séance de travaux pratiques d’optique au lycée et dans le supérieur. L’objectif d’apprentissage porte sur la déviation par un prisme, la mesure d’indice et la spectrométrie par réseau.

Mesure des angles et des indices

Le cercle mesure 17,5 cm de diamètre et reste divisé en 360°. Le vernier donne une lecture au 1/10 de degré. La lunette porte un objectif achromatique de 178 mm et un oculaire 15x avec mise au point fine. Le collimateur porte un objectif achromatique de 178 mm et une fente réglable jusqu’à 6 mm.

Contenu du kit et matériaux

La base utilise de la fonte vernie. Le plateau pour prisme se règle verticalement et horizontalement et mesure 80 mm de diamètre. Le contenu du kit comprend un prisme équilatéral en verre crown de 32x32 mm, un réseau de diffraction de 500 lignes/mm et une loupe. L’ensemble mesure 48x33x33 cm.

Séance et progression

La séance couvre le réglage du collimateur et de la lunette, puis la mesure du minimum de déviation. La progression mène vers le calcul d’indice et vers la mesure de longueur d’onde avec le réseau. La marque indiquée reste Educaduino et le niveau concerné reste le lycée et le supérieur.
