Educaduino Optique et ondes Goniomètre 360° prisme

Educaduino Optique et ondes : goniomètre pour la classe

Le goniomètre Educaduino Optique et ondes est utilisable en classe de physique au lycée. L’objectif d’apprentissage porte sur la déviation par prisme et la diffraction par réseau. La séance aboutit à la mesure d’un indice optique et d’une longueur d’onde monochromatique.

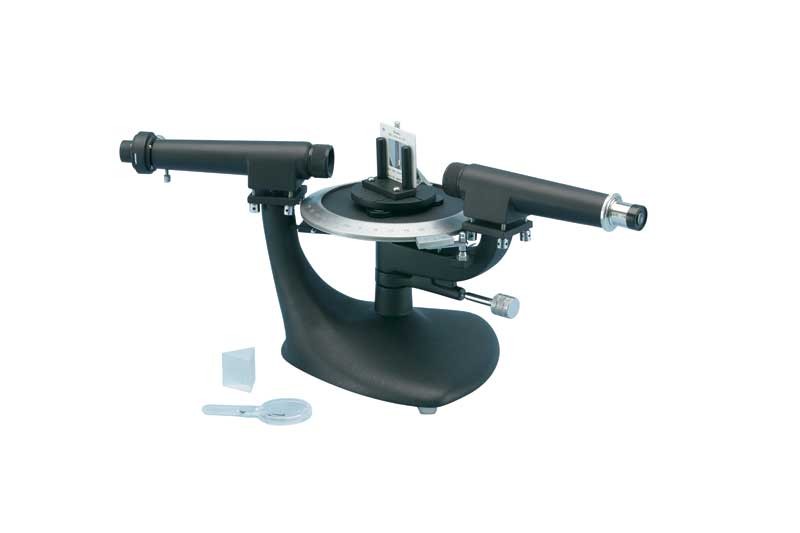

Cercle, lunette et collimateur

La base est en fonte vernie. Le cercle mesure 17,5 cm de diamètre et est divisé en 360° avec une précision de 1°. Le vernier donne une lecture au 1/10 de degré. La lunette porte un objectif achromatique de 178 mm et un oculaire 15x avec mise au point fine. Le collimateur porte un objectif achromatique de 178 mm et une fente réglable jusqu’à 6 mm.

Contenu du kit et progression

Le contenu du kit comprend 1 prisme équilatéral en verre crown de 32x32 mm, 1 réseau de diffraction 500 lignes/mm et 1 loupe. La platine porte-prisme de 80 mm se règle en vertical et en horizontal. La progression suit le réglage de la lunette, la mesure de l’angle au vernier, puis le calcul de l’indice et de la longueur d’onde.
