Educaduino Optique maquette son laser fibre optique lycée

Educaduino Optique et ondes en classe

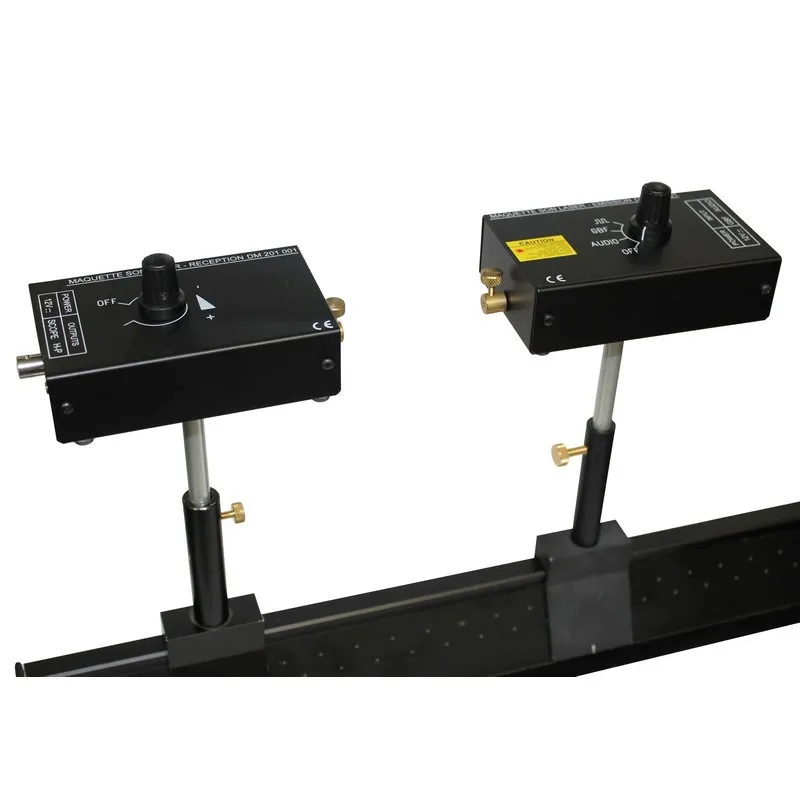

Nous décrivons chaque ressource par son usage en classe. Cette maquette son laser montre la transmission par fibre optique. Le niveau scolaire concerné est le lycée. La marque Educaduino fournit le matériel d’optique pour les séances.

Objectif d’apprentissage et principe

L’objectif d’apprentissage porte sur la propagation de la lumière et le signal. La diode laser rouge de 1 mW (classe II) envoie le son. La fibre optique nue de 50 cm guide la lumière. La progression suit les chapitres d’optique et ondes.

Contenu du kit

Le contenu du kit comprend 1 boitier de transmission et 1 boitier de réception. Il comprend 2 tiges de 10 mm pour bancs d’optique, 50 cm de fibre optique de 2 mm et 2 alimentations 12V/600mA. Il comprend aussi 2 adaptateurs pour fibre optique, prises jack 3,5 mm et BNC pour oscilloscope. Les dimensions atteignent 140x75x60 mm pour 0,970 kg.

Séance et réglages

La séance utilise le sélectionneur rotatif de choix de sources. Le sélectionneur rotatif de réglage du son ajuste l’écoute. Le kit se pose sur bancs d’optique grâce aux tiges. Les pieds en caoutchouc stabilisent les boitiers.
